1. برنامه‌ریزی فاز مهندسی
الف) تعیین ساختار شکست کار (WBS)
- مطالعات مفهومی (Conceptual Design)
- طراحی پایه (Basic Design)
- مهندسی یکپارچه (FEED)
- طراحی تفصیلی (Detailed Design)
ب) تهیه لیست مدارک مهندسی پروژه (MDL)
ج) زمانبندی (Scheduling)
- تعیین مدت‌زمان موردنیاز برای هر بخش از طراحی و هر مدرک مهندسی و نیز تعریف روابط پیش‌نیازی و پس‌نیازی با استفاده از نرم افزارهای برنامه ریزی و کنترل پروژه مانند MSP و PRIMAVERA

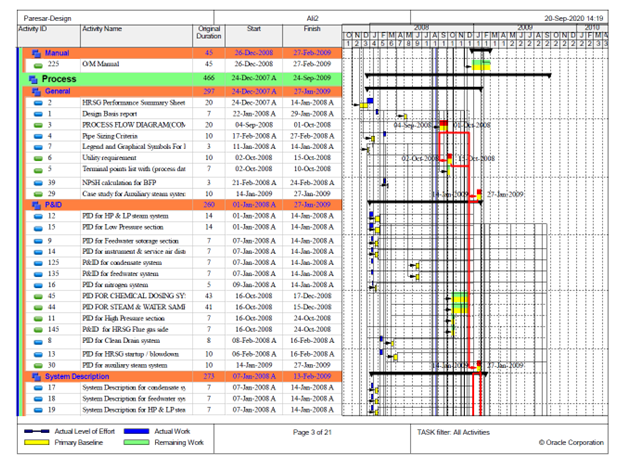

نمونه برنامه زمانبندی مدارک مهندسی پروژه
- تعیین مسیر بحرانی تهیه مدارک مهندسی پروژه

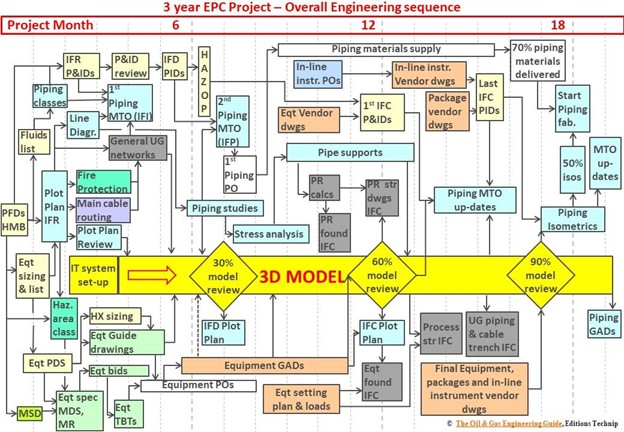

نمونه توالی مدارک مهندسی یک پروژه صنعتی

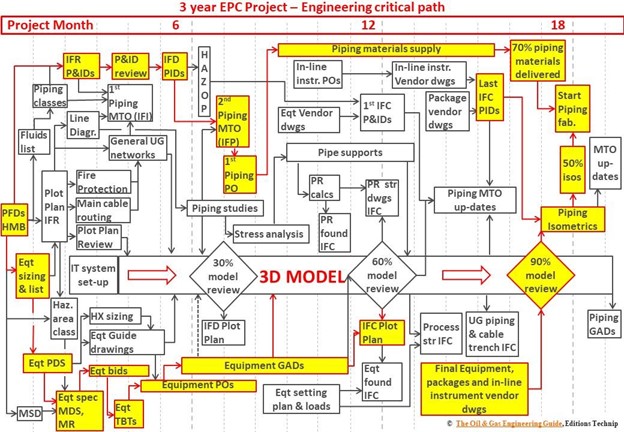

مسیر بحرانی تهیه مدارک مهندسی یک پروژه صنعتی
د) برآورد و تخصیص منابع
- برآورد نیروی انسانی موردنیاز (مهندسان مکانیک، برق، سازه و...) برای طراحی و تولید مدارک
- برآورد تخصیص بودجه برای طراحی و تحلیل‌های فنی
۲. کنترل پروژه فاز مهندسی

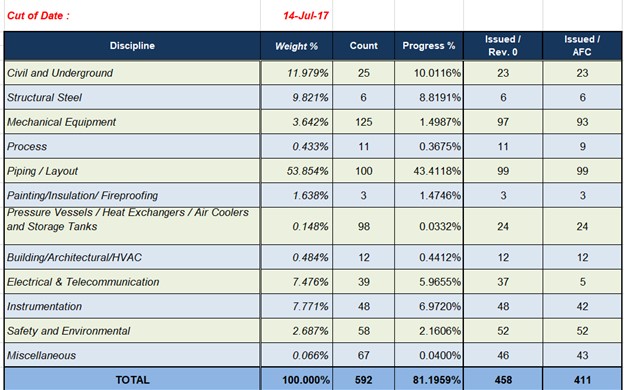

الف) پایش پیشرفت (Progress Monitoring)
- تعداد مدارک صادر شده (Issue شده) نسبت به برنامه
- آخرین Status مدارک (Approved، Commented و ...)
- حجم کار انجام‌شده در مقایسه با برنامه زمانبندی
ب) کنترل هزینه (Cost Control)
- مقایسه هزینه واقعی با هزینه برنامه‌ریزی‌شده
- تحلیل ارزش کسب‌شده (EVM) برای سنجش بهره‌وری بر مبنای Timesheet تکمیل و تایید شده توسط کارشناسان واحد مهندسی
ج) مدیریت ریسک در فاز مهندسی
- تهیه گزارش تأخیر در دریافت اطلاعات از کارفرما یا پیمانکاران فرعی
- بررسی تغییرات مکرر در طراحی که باعث افزایش زمان و هزینه می‌شود
- گزارش کمبود احتمالی منابع انسانی متخصص
د) گزارش‌دهی و ارتباطات
- ارائه گزارش‌های دوره‌ای به مدیریت پروژه و ذینفعان
- برگزاری جلسات بررسی پیشرفت با تیم‌های مختلف
فازهای مهندسی پروژه
الف) مطالعات مفهومی (Conceptual Design)
- مطالعات مفهومی یا طراحی مفهومیConceptual Design) ) اولین مرحله از فرآیند طراحی مهندسی در یک پروژه است.
- در این مرحله، کلیات و مفاهیم اولیه پروژه مشخص می‌شوند تا چارچوبی برای مراحل بعدی طراحی (طراحی پایه و تفصیلی) فراهم شود.
- این مرحله معمولاً شامل تحلیل نیازهای پروژه، بررسی گزینه‌های مختلف طراحی، انتخاب راه‌حل‌های بهینه و تهیه اسناد اولیه است.
اهمیت مطالعات مفهومی
- کاهش هزینه‌های تغییر طراحی در مراحل بعدی
- جلوگیری از ریسک‌های اجرایی و فنی
- تسهیل تصمیم‌گیری برای کارفرما و ذینفعان پروژه
- ایجاد یک پایه قوی برای طراحی پایه و تفصیلی
مثال‌هایی از طراحی مفهومی در پروژه‌های مختلف
- پروژه‌های نفت و گاز: طراحی مفهومی یک پالایشگاه شامل بررسی فرآیندهای اصلی، انتخاب تجهیزات کلیدی، و تعیین ظرفیت تولید است.
- پروژه‌های عمرانی: در طراحی یک ساختمان، مطالعات مفهومی شامل بررسی مکان سایت، تحلیل ترافیکی، انتخاب نوع سازه، و تهیه طرح‌های کلی معماری است.
ب) طراحی پایه(Basic Design)
- دومین مرحله از فرآیند طراحی مهندسی در یک پروژه است که بعد از طراحی مفهومیConceptual Design) ) انجام می‌شود.
- در این مرحله، ایده‌های کلی ارائه‌شده در طراحی مفهومی به یک ساختار مهندسی دقیق‌تر تبدیل می‌شوند تا مبنای طراحی تفصیلی Detailed Design)) و اجرای پروژه قرار گیرد.
- هدف اصلی طراحی پایه، تعریف مشخصات فنی، تعیین تجهیزات و تهیه مدارک اولیه برای تأمین تجهیزات و برنامه‌ریزی اجرایی است.
مراحل اصلی طراحی پایه
۱. توسعه دیاگرام‌های فرآیندی و مهندسی
- PFD (Process Flow Diagram) : تکمیل و نهایی‌سازی نمودار جریان فرآیند برای مشخص کردن نحوه حرکت مواد و انرژی در سیستم (در پروژه‌های صنعتی).
- P&ID (Piping and Instrumentation Diagram) : طراحی اولیه نمودار لوله‌کشی و ابزار دقیق شامل نمایش کلی تجهیزات، خطوط لوله و محل نصب سنسورها و شیرها.
۲. طراحی سیستم‌های کلیدی
- مشخص کردن نوع و ظرفیت تجهیزات اصلی مانند مخازن، پمپ‌ها، توربین‌ها، مبدل‌های حرارتی و ...
- تعیین مشخصات مکانیکی، الکتریکی و کنترلی تجهیزات.
- بررسی نیازهای سیستم‌های جانبی مانند تأسیسات برق، بخار، هوای فشرده و آب خنک‌کننده.
۳. طراحی معماری، سازه و تأسیسات
- در پروژه‌های ساختمانی و صنعتی، نقشه‌های معماری اولیه و سازه‌ای تهیه می‌شوند.
- تعیین ابعاد، جانمایی ساختمان‌ها، سوله‌ها، مسیرهای دسترسی و فضای مورد نیاز برای تجهیزات.
۴. برآورد اولیه هزینه و زمان
- برآورد تقریبی هزینه‌های اجرایی و تدارکاتی پروژه.
- تنظیم برنامه زمانبندی اولیه برای اجرای پروژه.
۵. بررسی استانداردها و مقررات
- استفاده از استانداردهای بین‌المللی مانند ASME, API, IEC, ISO و مقررات ملی.
- بررسی تطابق طراحی با الزامات ایمنی، زیست‌محیطی و اجرایی.
۶. تولید مدارک مهندسی اولیه
- نقشه‌های جانمایی تجهیزات و تأسیسات.
- مشخصات فنی تجهیزات و مواد.
- گزارش‌های فنی برای تأمین‌کنندگان و پیمانکاران.
اهمیت طراحی پایه
مثال‌هایی از طراحی پایه در پروژه‌های مختلف
ج) مهندسی یکپارچه (FEED) چیست؟
ویژگی‌های اصلی FEED
- تمرکز بر کاهش ریسک‌های فنی و مالی
- افزایش دقت در برآورد هزینه‌ها و زمانبندی
- ایجاد هماهنگی بین طراحی مهندسی، اجرا و تأمین تجهیزات
- مشخص کردن استانداردها و الزامات قانونی پروژه
مراحل اصلی مهندسی یکپارچه (FEED)
۱. توسعه طراحی پایه و مشخصات فنی
- نهایی‌سازی PFD (Process Flow Diagram) و P&ID (Piping & Instrumentation Diagram)
- تعیین ابعاد و جانمایی تجهیزات (Plot Plan)
- توسعه مشخصات مکانیکی، الکتریکی و ابزار دقیق
- تعریف استانداردهای مورد استفاده ASME, API, IEC, ISO و ...
۲. مدل‌سازی و تحلیل‌های اولیه
- مدل‌سازی سه‌بعدی (3D Modeling) برای شناسایی برخوردها و مشکلات طراحی
- محاسبات بارگذاری، تحلیل تنش‌ها و طراحی سازه‌ها
- بررسی نیازهای ایمنی و محیط‌زیستی
۳. تهیه برآورد هزینه و برنامه زمانبندی
- تخمین هزینه‌های سرمایه‌گذاری (CAPEX) و عملیاتی (OPEX)
- تنظیم برنامه زمانبندی اولیه (Project Schedule)
- ارزیابی اقتصادی و تحلیل ریسک‌های مالی
۴. توسعه مدارک تدارکاتی و اجرایی
- ایجاد لیست اولیه تجهیزات (Long Lead Items)
- مشخص کردن تأمین‌کنندگان بالقوه
- تعیین روش‌های اجرای پروژه (EPC, EPCM, BOT و ...)

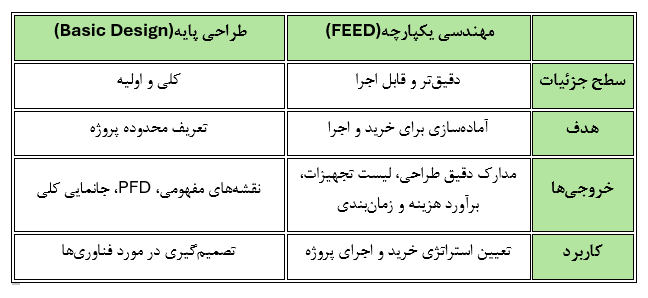

تفاوت بین FEED و طراحی پایه (Basic Design)
مزایای مهندسی یکپارچه (FEED)
کاربردهای FEED در صنایع مختلف
د) طراحی تفصیلی (Detailed Design)
مراحل اصلی طراحی تفصیلی
۱. تهیه نقشه‌های اجرایی و فنی دقیق
- نقشه‌های ساخت (Fabrication Drawings) شامل جزئیات ساخت تجهیزات، مخازن، سازه‌های فلزی و سایر اجزا.
- نقشه‌های نصب (Installation Drawings) شامل موقعیت دقیق تجهیزات، مسیرهای لوله‌کشی و کابل‌کشی، و روش‌های نصب.
- نقشه‌های الکتریکال و ابزار دقیق (Electrical & Instrumentation Drawings) نمایش کامل مسیرهای کابل‌کشی، تابلوهای برق، سنسورها و تجهیزات کنترلی.
۲. مدل‌سازی سه‌بعدی (3D Modeling)
- استفاده از نرم‌افزارهای مهندسی مانند PDMS, AutoCAD Plant 3D, SolidWorks, Revit برای ایجاد مدل‌های سه‌بعدی تجهیزات، سیستم‌های لوله‌کشی و تأسیسات.
- بررسی برخوردها و هماهنگی بین تجهیزات، لوله‌ها، کانال‌های هوا و کابل‌ها.
۳. طراحی دقیق سیستم‌های مختلف
- سیستم‌های مکانیکی: محاسبات تنش، ضخامت‌ها، و روش‌های جوشکاری.
- سیستم‌های الکتریکی: انتخاب کابل‌ها، تابلوهای برق، و محاسبات جریان.
- سیستم‌های ابزار دقیق: مشخصات دقیق حسگرها، کنترلرها و سیستم‌های مانیتورینگ.
- سیستم‌های تأسیساتی و تهویه: طراحی مسیرهای کانال‌کشی، تهویه، و سیستم‌های HVAC.
۴. مشخصات فنی تجهیزات و مواد
- تعیین دقیق مشخصات تجهیزات شامل برند، مدل، ظرفیت، جنس مواد، استانداردها و روش‌های نصب.
- ایجاد لیست مواد (Material Take-Off - MTO) برای خرید و تأمین قطعات و مصالح.
۵. تدوین دستورالعمل‌های اجرایی و تست
- تهیه روش‌های اجرایی (Work Procedures) برای نصب، جوشکاری، رنگ‌آمیزی و غیره.
- تعریف تست‌ها و کنترل کیفیت شامل تست‌های غیرمخرب (NDT)، تست‌های عملکردی و تست‌های ایمنی.

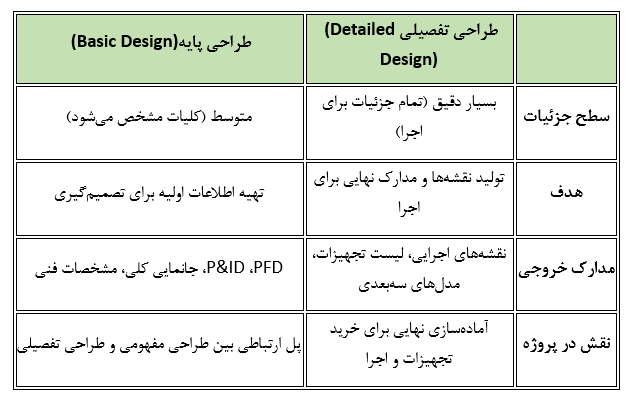

مقایسه طراحی تفصیلی (Detailed Design) و طراحی پایه (Basic Design)
